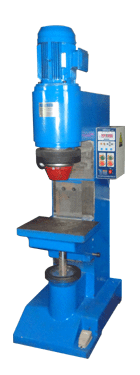

Hydraulic Radial Riveting Machine JM20
Spin Riveting Machine
Vertical type
|
Model：JM20 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■Vertical type, medium size riveting design | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■Max. riveting diameter 20mm (solid steel rivet) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■Hydraulic driven, Stepless pressure regulation | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■Safty cover at rotating part for protection | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■Reserved oil connector for hydraulic synchronous clamp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■Square lifting platform with large stroke length,locked by handle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■Widen workbench with T shape positioning hole | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■Low temperature rise and Low noise of hydraulic station | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■Electric control box equipped with fully functional LCD screen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■Adjustable riveting time, Mode selection: Auto/Manual | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■Ergonomic design, easy operation | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

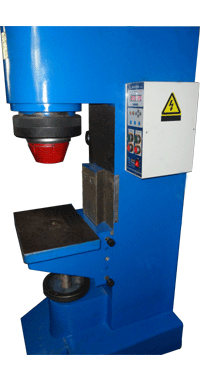

JM20 |
Application scope: Automobile and motorcycle accessories, Aircraft, Construction hardware, etc. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
JM20 is a medium-heavy duty and vertical type orbital riveting machine driven by hydraulic power. It adopts the fifth generation of orbital technology-advanced cold rolling technology. It is applicable for larger diameter of rivets than that of BM16 series. The workbench apply screw lifting system to perform the rough adjusting effectively, while micro adjusting is controlled by the powerhead in screw cap. The center hole of workbench are coaxial with the spindle,it is useful for positioning and holding the workpiece tightly. A flow regulating valve on the high pressure pipe can be used to adjust the rate of riveting process. It is low noise due to equipped with automatic deload device. The counter on the electricity control panel can be used to count the quantity of riveted work pieces.The good quality of all units on this machine ensure the smooth surface of workpiece and stability of processing.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

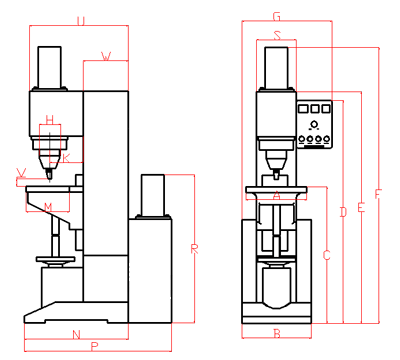

Parameters of JM20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲Max riveting diameter Φ4~Φ20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲Max riveting pressure 65KN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲Max. delivery pressure ( oil pump) 2.5MPa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲Stroke Length Range 30MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲Max. height (from powerhead to the workbench) 260MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲Riveting table lift distancet 260MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲Diameter of positioning hole Φ25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲Distance form the centre of main shart to the face of upright 225MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲Mold length 62MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲Area of the table surface 420MM×300MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲Power 4.4Kw | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲Overall dimensions 1070MM×600MM×1930MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▲Net weight 850Kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pressure calculation chart(Stepless pressure regulation)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Video--Testing of Radial Riveting Machine
The qualified Radial riveting machine must should have slow and stability rotary of powerhead movement, as well must should be low noise.Let's watch this video about our products.
High Definition Video, Please ckick Video--Testing of Radial Riveting Machine
