立式自冲铆接机(自刺穿铆接机,锁铆,自冲铆枪,自冲铆钳,自冲铆设备)

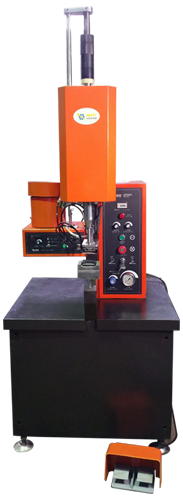

武汉埃瑞特是国内专业的生产自冲铆接机厂家,立式自冲铆接机是将自冲铆接机安装于立式基座上,实现坐式操作。其多种参数可以定制。该机使用散装自冲铆钉,通过振动盘上料,并通过气管输送铆钉。

分割线




高效、稳定、精密的液压系统

  • 更快的冲压速度增加了设备效率,降低了单件加工成本;提升了设备投资回报率
  • 更不易为热和潮湿影响
  • 提供高精度载荷(载荷重复精度+/- 1% )
  • 高精度压铆,特别对于较柔软或薄基材
  • 瞬间压力保证压铆件的正确定位与安装
  • 在全工作行程内可施加工作载荷
  • 冲压头可以在行程内的任何一点实施慢速上升或下降

低耗能

  • 液压系统相对气动或液气混动降低能耗约40%,大大降低了该设备的使用成本

快速设定
   1 分钟以内对压铆工件完成压力与模具的设定,投入生产,无需参考技术资料或压力设定记录值。提高设备的实际有效时间

18英寸喉深

喉深450 mm能够基本解决钣金工厂不同大小尺寸工件的压铆。

正向限位功能
   有效防止软材料比如铝材,铜材,及材料厚度在1.0mm以下的,表面喷涂或特殊表面处理后再压铆的材料变形或刮伤等现象。

安全系统

  • 这是一个在行程内适应任何长度压铆模具的系统。该系统无需操作者进行任何调整,故不会增加设备初始化设置时间和刀具更换时间。

系统稳定

  • 液压部件和电控部件大部分采用品牌部件,保证系统稳定。

保压功能及抗挠度变形

  • 稳定压力下的保持一定时间的工作压力来克服金属材料的弹性变形,防止压铆脱落或松动,特别适用于高强度材料如不锈钢。C型铁厚度具有强大的抗挠度变形,保证压铆的垂直度及降低铆接时对压力值的要求.



设备详细说明                                     ZDM518(与618PLUS相同)

加载范围                                                     5-53KN
重复精度                                                 +/- 1% of设定载荷
喉深                                                     18”(450mm)
喉高                                                      400mm
行程距离                                                 200mm
油缸储油                                                 65 升
液压泵电机功率                                       1.5  KW.
配电                                                        208-575 v. 3 ph. 50 hz.或110v 60HZ
重量 (木箱包装)                                      650KG

自动自冲铆接机
分割线
全自动压铆机



铆接机旋铆机自动铆接机

型号 Model
ZDM-518 ZDM-818
结构形式(Type) 立式 立式
公称力(KN)
50 80
铆钉形式 散装 散装
选钉方式 振动盘选钉 振动盘选钉
输送方式 气管送钉 气管送钉
适配铆钉规格 长径比大于1.2 长径比大于1.2
工作压力(Mpa)
14 14
铆接次数(Min)
14~25 14~25
钳口尺寸(mm)
也可定制尺寸
开口
60-300 60-300
喉深 80-500 80-500
额定流量(L/min)
18 18
电控系统
数字显示控制系统
点动功能
控制方式 控制手柄和脚踏开关 控制手柄和脚踏开关
电动机功率(kw)
4 4
钳体重量(kg) 18 18
机器含液压站总重量(kg)
200 200
外形尺寸(mm)
长*宽*高
650×700 ×1850 650×700 ×1850
液压站外形尺寸(mm)
长*宽*高
650×450×720内置 650×450×720内置
