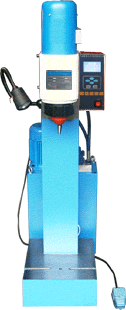

液压落地式摆辗铆接机|液压旋铆机 BM9L

铆接机旋铆机自动铆接机

液压立式铆接机

型号:BM9L

■中型落地式液压旋铆机设计
■铆接直径Φ9mm(实心钢铆钉)
■液压驱动,无级调压
■旋转部分外罩安全保护
■可预留液动同步夹具油口
■方形升降台,大行程,手柄锁定
■工作台带定位孔T型槽
■低温升无声液压站
■全功能单色液晶屏显电控箱
■铆接时间随意设定,手动、自动任意切换
■人体工学外形设计,操作轻松方便

BM9L

适用范围:汽摩配件、建筑五金等
   可加高\加长\加宽改装

    长杆类零件摆辗铆接机型(液压旋铆机),其空间距离大,最大可以铆接820mm高度的工件,同时铆接机头部具备180MM升降量(粗调节),30MM微调量。设备操作方便,加工稳定。由于采用摆辗结构,铆接工件表面美观,铆接过程稳定无晃动。



液压立式铆接机

BM9L主要参数
铆接铆钉直径范围     Φ2~Φ9
铆接压力          14KN
油泵允许最大输出压力   2.5MPa
铆头工作行程      30MM
铆头到工作台距离   820MM
工作头升降距离        200MM
工作台中心定位孔直径   Φ16
铆头中心到立柱导轨表面距离  160MM
铆头伸出长度         标准50MM
工作台尺寸        360MM×500MM
功耗                 0.92Kw
油泵电机转向      顺时针(俯视)
外形尺寸  740MM×400MM×1600MM(不包括油箱)
 各机型参数一览表 机床净重        380Kg
铆接机旋铆机自动铆接机
液压立式旋铆机

各型号都具备无级调压功能,本图是无级调压压力计算图

铆接机旋铆机自动铆接机

摆辗铆接机一般性测试

下面使用普通摆辗铆接机铆接一件经常看到的零件,平面铆接。

该机型运行过程高清视频见 摆辗铆接机一般性测试演示

摆辗铆接机长杆铆接测试

一台好的摆辗铆接机除了铆头自传要慢,噪音要低以外,其摆动的过程一定要平稳,我们专门测试了一台摆辗铆接机,利用它和配套的工装铆接了一件细长杆的铆钉,下面一起来看看铆接机效果怎样?

该机型运行过程高清视频见 摆辗铆接机铆接测试演示

铆接机旋铆机自动铆接机

可选升级项目
微调刻度装置 自动润滑装置 轻触液晶程控电控 PLC压力行程监控

服务承诺

我们将践行我们对客户的承诺,努力做到让客户放心的购买、安心的使用,我们来提供客户需要的保障。

服务项目

售前售后技术咨询服务

免费技术指导,免费零件试铆,如客户可以提供试件,试验件免费回寄客户并过程录像供客户确认。

一年全保服务

本公司产品一律实行一年免费保修制度,一年内出现的设备质量故障将由提供免费维修更换服务。

免费更换新设备服务

对于正常使用,符合免费保修条款的设备,保修期内出现重大故障,可以免费更换同等型号配置的新设备。

终身服务

保修期外的铆接机同样提供售后服务,仅收取服务和更换零件成本费。

48小时现场维修

对于购买设备在5台以上的客户如在保修期内出现重大故障我方将提供48小时现场维修服务。(重大故障参看附录)保修期外如需48小时 加急服务将酌情收费。
