武汉IRIVET(埃瑞特)可提供的铝合金梯子制造设备有铝合金梯子铆接机、梯子挤压机、梯子涨牙机、梯子翻边机、几个功能合一的梯子铆接机以及梯子生产线,同时也提供梯子冲孔设备及全套模具。我们会根据客户生产梯子的种类来灵活选用需要的设备组合。多年来我公司一直至力于运用径向铆接机的技术优势来研制和开发各种铝合金梯子铆接机,并且对梯子的加工及制造工艺有着丰富的经验,先后开发出十余种铝合金梯子铆接机函盖了所有铝合金梯子的加工,包括单片梯,折叠梯,伸缩梯,多功梯,家用梯,工业用梯,脚手架梯,电缆梯,绝缘梯,滨海围栏等。横瞪型材包括方管,矩形管,圆管,D形管,三角管,椭圆管,腰圆管,棱形管等。梯框(立杆)型材包括矩形,圆形,C-形,I-形,矩形一侧带槽等。

推荐阅读:铝合金梯子制造工艺与设备

铆接机旋铆机自动铆接机

增压缸铆接机

梯子铆接机(梯子翻边机)

铝合金梯子铆接机是我公司汲取国外设备经验,经过实践不断改进研制的多功能梯子铆接机 。该机配合梯子涨压机,即可完成梯子加工中的挤压和翻铆成型工艺。我公司可制造适合方管梯、D型管梯、O型管梯,三角管梯的铆接机或挤压机,该机操作方便,加工效率高该型设备是定制品,按客户要求设计制造。



JM16D-T技术参数

最大铆接压力

34Kn

梯子铆接机

油泵允许最大输出压力

2.5MPa

铆头最大工作行程

30mm×2

铆头间最大距离

620mm

工作头粗调移动距离

100mm×2

铆头中心到床身导轨表面距离

275mm

铆头伸出长度

标准62mm

功耗

4.4Kw

油泵电机转向

顺时针(俯视)

外形尺寸

2300mm×650mm×1700mm

机床净重

1200 KG

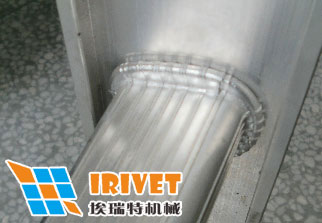

梯子铆接机翻边效果 椭圆管梯子铆接机
方管梯子铆接机加工效果 椭圆管梯子铆接机加工效果

圆管梯子铆接机 三角管梯子铆接机
圆管梯子铆接机加工效果 三角管梯子铆接机加工效果

菱形管梯子铆接机
菱形管梯子铆接机加工效果

梯子铆接机翻边过程

本视频尺寸较小,高清视频另见 梯子铆接机翻边过程演示

梯子铆接机生产现场视频

本视频尺寸较小,高清视频另见 梯子铆接机生产现场视频演示

铆接机旋铆机自动铆接机

柱塞泵液压铆接机

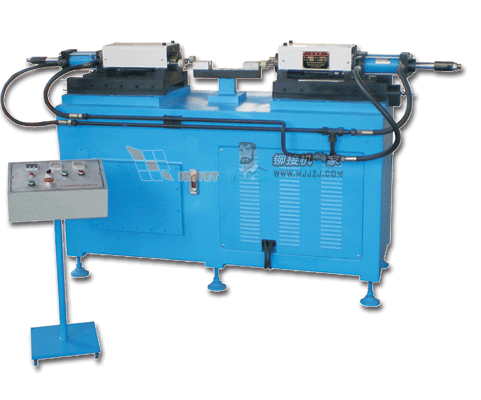

铝合金梯子涨牙机(涨压机)

铝合金梯子涨牙机是方管或圆管梯子制造中用来在管外侧涨出一系列的凸台,通过凸台可以牢固的将横档固定在竖档上,而不需要再采取其他任何的固定措施。





梯子涨牙机ZYJ技术参数

梯子涨牙机

最大铆接压力

30Kn

油泵允许最大输出压力

2.5MPa

压头最大工作行程

50mm×2

压头间最大距离

520mm

工作头粗调移动距离

65mm×2

压头中心到床身导轨表面距离

185mm

功耗

2.2Kw

外形尺寸

2300mm×650mm×1600mm

机床净重

1000 KG


涨牙机加工效果 梯子涨牙效果 三角管梯子涨牙机
方管梯子涨牙机涨牙后管内效果 方管梯子涨牙机涨牙后管外效果 三角管梯子涨牙机涨牙后管内效果


梯子涨牙机(涨压机)加工过程

本视频尺寸较小,高清视频另见 梯子涨牙机(涨压机)加工过程演示

铆接机旋铆机自动铆接机
小型液压悬挂铆接机

铝合金梯子挤压机

和涨牙机的目的一样,梯子挤压机也是需要在圆管或D形管的管壁上挤压出凸台,用以固定横档和竖档,所不同的是涨牙机的凸台为点状,非常适合方管的使用,而挤压机的凸台为环状,适合方管以外的形状使用。 挤压机还有另外一个功能,可以用在钢管爬梯的圆管涨翻加工上。



梯子挤压机JYJ技术参数

梯子挤压机

最大铆接压力

30Kn

油泵允许最大输出压力

2.5MPa

压头最大工作行程

50mm×2

压头间最大距离

520mm

工作头粗调移动距离

65mm×2

压头中心到床身导轨表面距离

185mm

功耗

2.2Kw

外形尺寸

2300mm×650mm×1600mm

机床净重

1000 KG


涨牙机加工效果 梯子涨牙效果
D形管挤压后后内侧效果 D形管挤压后外侧效果

梯子挤压机效果图 梯子挤压机效果图2
圆管挤压后外侧效果 圆管挤压后内侧效果

方管梯子挤压机 方管梯子挤压机
方管挤压后外侧效果 方管挤压后内侧效果

梯子挤压机加工过程

本视频尺寸较小,高清视频另见 梯子挤压机加工过程演示

钢管梯子挤压机爬梯桥架一次成形涨铆机

本视频尺寸较小,高清视频另见 钢管梯子挤压机爬梯桥架一次成形涨铆机演示

铆接机旋铆机自动铆接机

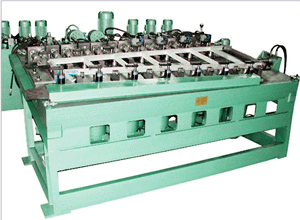

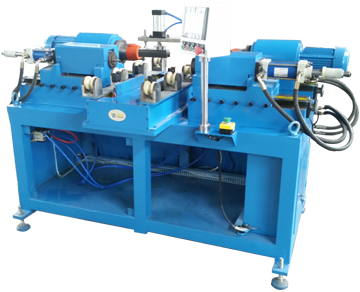

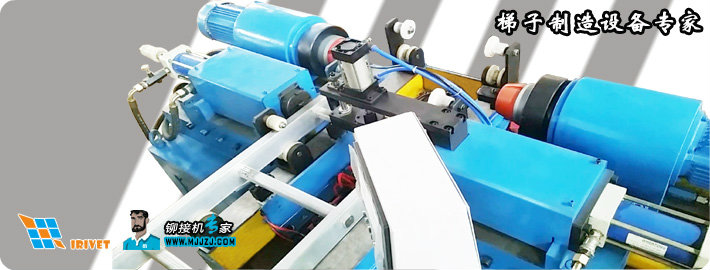

自动梯子铆接机

版本自动多功能梯子铆接机(多功能二合一梯子铆接机)

铝合金自动多功能梯子铆接机也称为多功能二合一梯子铆接机,梯子涨铆机,是一种多功能高效的梯子制造设备 。该机可以在一个工序中可完成梯子加工中的涨牙和翻铆两种成型工艺。该机可制造适合方管梯、D型管梯、O型管梯,三角管梯,菱形管在内的各种形状梯子,操作方便,加工效率高,成形形状优良。

该机有两种规格,分别是手动进料款和自动进料款。

ZMJ技术参数

最大压力………………………铆接翻边34KN 涨牙65KN

功率  ……………………………………4Kw

涨牙最大系统输出  ……………………6.3Mpa

铆接最大系统输出………………………2.5Mpa

油箱容量…………………………………200Kg

液压油牌号………………………………L-HM46号抗磨液压油

涨压拖板移动……………………………150mmX2

涨牙油缸调整……………………………50mmX2

铆接动力头移动…………………………150mmX2

铆接活塞调整 …………………….……30mmX2

梯子加工最小宽度 …………………..…300mm

梯子加工最大宽度 …………………..…600mm

梯子加工最小踏步间距……………..…300mm

梯子加工最大踏步间距…………..……400mm

铆接模具偏心 ……………………..……4°

翻边范围     …………….方管,圆管,矩形管,三角管,椭圆管,D型管,菱形管

涨牙高度   ……………………......……1-3mm(可调)

管厚翻边范围  ………………....………0.5-2.5mm

一个工作循环  ………………....………0.3-99秒可以调

支撑高度    ……………………......……270mm

外型尺寸  ………………2450mmX1000mmX1750mm

净重 ……………………………....……1930Kg

二合一梯子铆接机

主要功能:

1、涨牙,铆接翻边功能二合一

2、同步自动拨料进料

3、PLC集中控制

4、7寸彩色液晶触摸屏人机界面

5、间距,梯宽无级可调

6、同步夹持工装

7、高效风冷外置液压站

8、加工全程程序可控

梯子铆接机梯子涨牙机二合一自动梯子制造设备视频

本视频尺寸较小,高清视频另见 梯子铆接机梯子涨牙机二合一自动梯子制造设备演示

铆接机旋铆机自动铆接机

柱塞泵液压铆接机各种梯子制造设备专机

二合一梯子铆接机 7步梯子铆接机 梯子铆接机
二合一多功能梯子铆接机 7步铆钉梯子铆接机 4步梯子铆接机翻边机

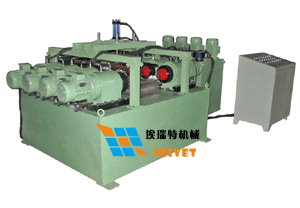

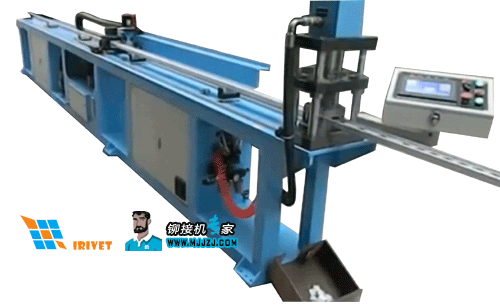

梯子数控冲孔机 自动多功能梯子铆接机
梯子数控冲孔机 自动多功能梯子铆接机

铆接机旋铆机自动铆接机

导读:铝合金梯子制造工艺与设备

作者:武汉埃瑞特机械制造有限公司 袁涛

铝合金梯子的品种非常多,归纳起来主要常见的有以下几种:直梯、人字梯、折叠梯、伸缩梯、合梯等等。下面我们以常用的折叠梯为例来看看它的制造工艺和需要用到的设备,其它的种类梯子工艺和设备大同小异,可以参考使用。

折叠梯子工艺步骤:Technology of folding ladder.

1、工艺:下料  使用设备:切割机
铝合金梯子的踏步和横档都是型材,在组装生产制造前,需要将采购的型材按图纸切割成需要的长度尺寸。注意踏步长度由于有弯曲或挤压变形,切割前一定要事先计算好长度余量,以免变形后无法成形到规定尺寸。
铝合金型材的切割机比较普通,简单的可以直接买400型切割机即可,快捷方便的可以购买自动锯料机。

2、工艺:横档冲孔  使用设备:冲床或压力机
把左右的横档切成需要的长度后,就需要对横档进行冲孔,梯子的横档孔的类型比较多,视踏步的规格,横档孔有的是方孔,有的是圆孔,还有D型孔,三角孔等等,根据空的类型我们需要制造相应的冲孔模具,而冲孔设备需要根据型材的厚度需用选用5-10吨冲床或压力机。—First to cut the profile into needed length , and open holes on profile for assembly rung—open holes should by punching machine or press machine with punching die.

梯子制造设备

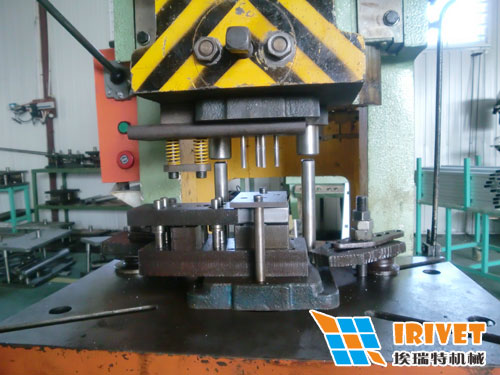

    方孔横档单孔冲孔模具.Punching die.

        梯子铆接机模具


    冲模图纸-drawing of punching die

梯子制造工艺模具

梯子冲孔机

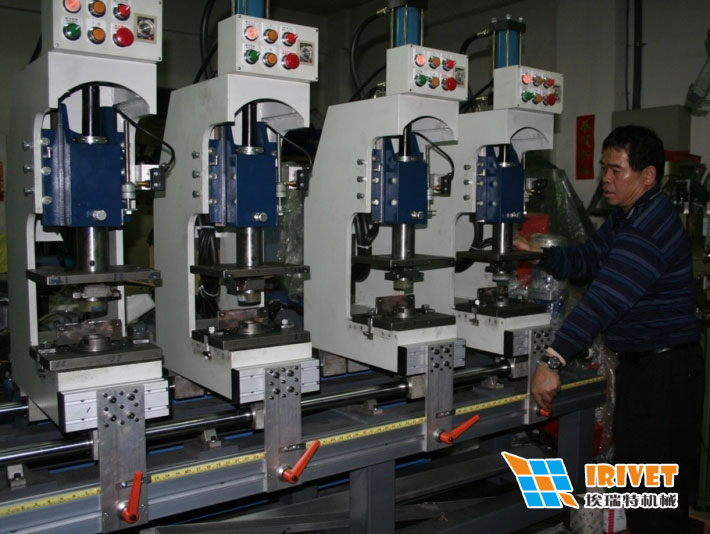

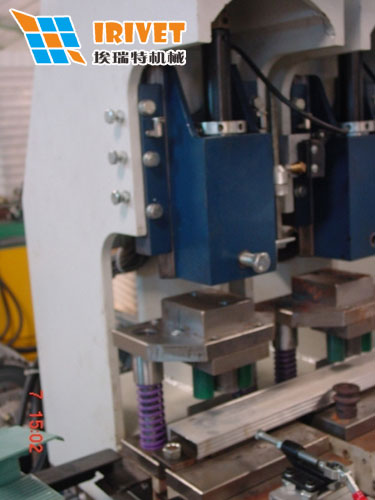

多点梯子冲孔机

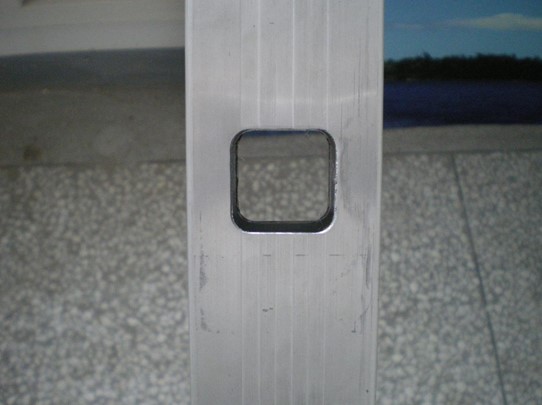

冲孔设备与模具安装后制造梯子的状况
折叠梯还要冲孔关节安装孔和底孔

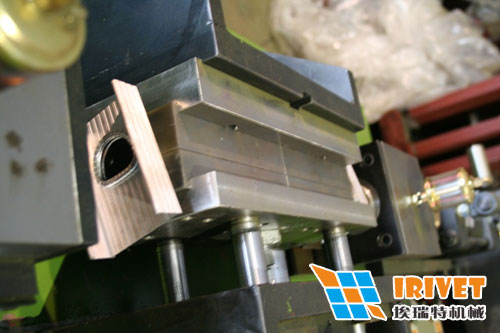

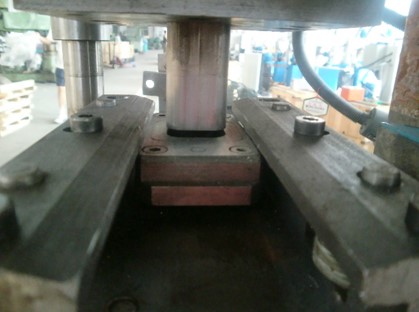

关节孔冲孔模具

关节孔冲孔模具

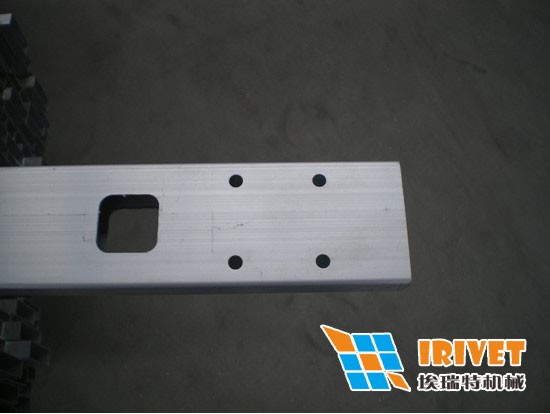

关节孔冲孔成形

关节孔冲孔成形

底孔冲孔模具

底孔冲孔模具

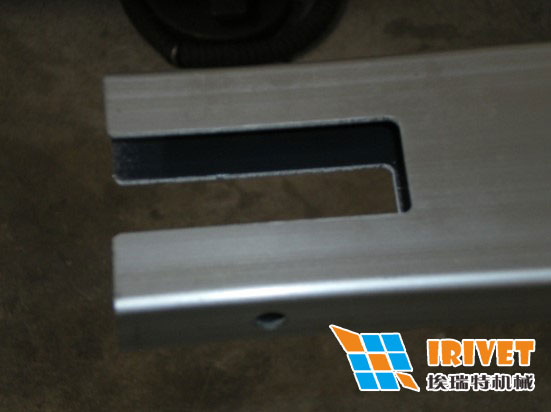

底孔冲孔成形

底孔冲孔成形

3、工艺:将踏步固定在横档上 设备:挤压机或涨牙机(仅限方管)
 这一道工序的目的是将踏步型材和横档型材固定,防止踏步在横档孔内移动或窜动。这一步是铝合金梯子制造工艺中比较关键的工序,如果固定不牢,梯子就会在使用时出现摇晃、扭曲等问题。根据横档孔的类型不同,这个工艺的设备配置也不一样,方孔横档与方管踏步的固定,我们需要使用涨牙机,而其余类型的孔和管都可以使用挤压机。
    方管的涨牙设备是武汉埃瑞特机械制造有限公司生产的ZYJ-16梯子涨牙机,其作用主要是在方管踏步内部每个角上涨压出多个凸点,每2个凸点会包裹一层横档的型材,这样就会将管和横档牢固固定。

ZYJ16涨牙机

ZYJ16梯子涨牙机.Expanding machine to open tube on profile tightly .

梯子涨牙机加工后的效果,踏步外部图:Result of expanding process, inside view of rung

梯子涨牙机

横档内部视图

横档内部视图


圆管、D形管或三角管等,其踏步与横档的固定使用的是挤压机而非涨牙机,梯子挤压机的作用是将管件挤压出一个凸台来固定住横档,使用的设备为武汉埃瑞特机械有限公司的JYJ16型梯子挤压机。

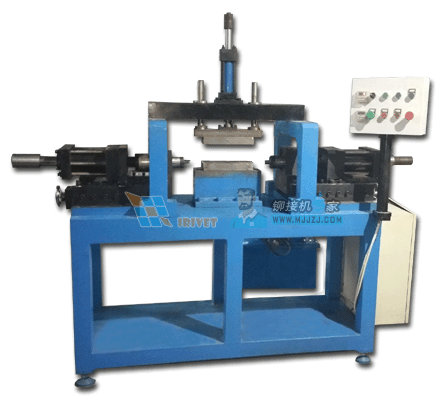

梯子挤压机

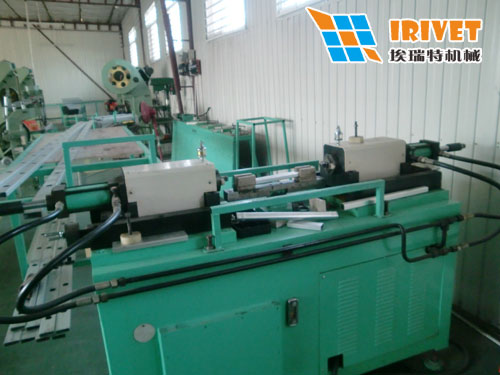

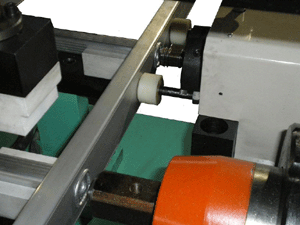

梯子挤压机工作状态

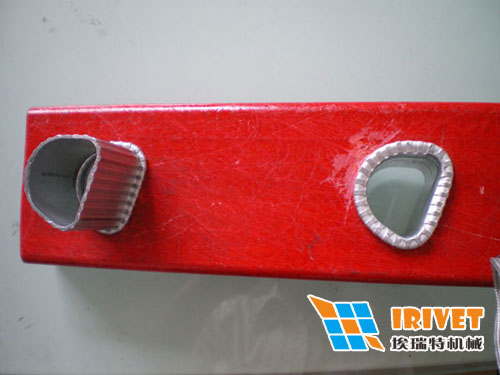

D型管挤压成型状态

D型管挤压成型状态

圆管挤压成型的状态

圆管挤压成型的状态

4、工艺:将踏步管件的两端翻边固定在横档上  设备:方管使用梯子铆接机(梯子翻边机)其余管类梯子挤压机。
    翻边工艺是梯子制造中相对重要的一步,也是梯子主体制造的最后一步,其作用是进一步固定踏步和横档。对于方管梯子,使用的设备为武汉埃瑞特机械制造有限公司生产的JM16DT型梯子铆接机(梯子翻边机),而对于圆管D型管等梯子,使用的是上一工艺中的梯子挤压机,但是注意模具等等需要更换。

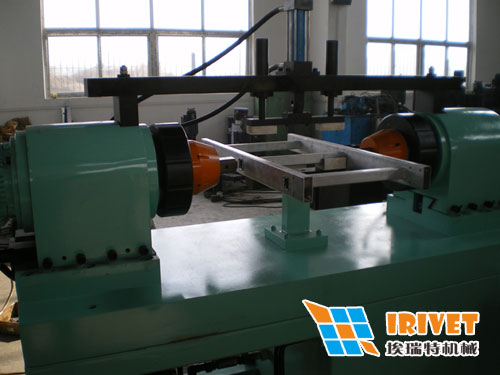

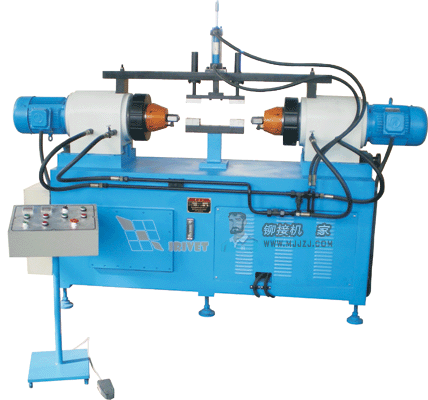

梯子翻边铆接机
JM16DT型梯子铆接机(梯子翻边机)

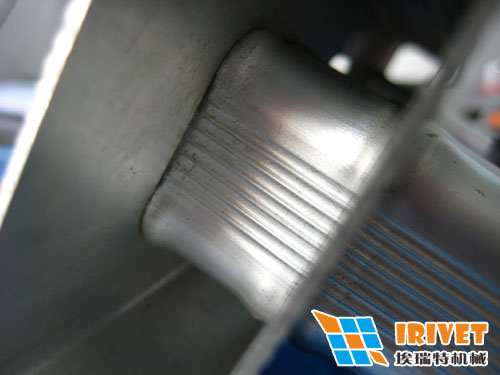

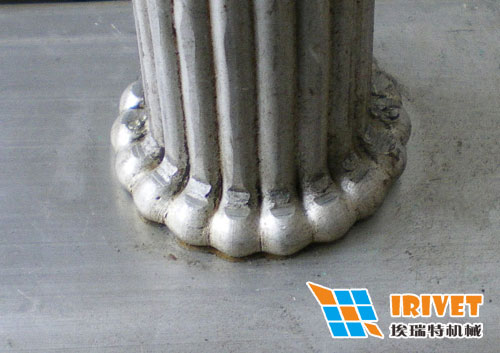

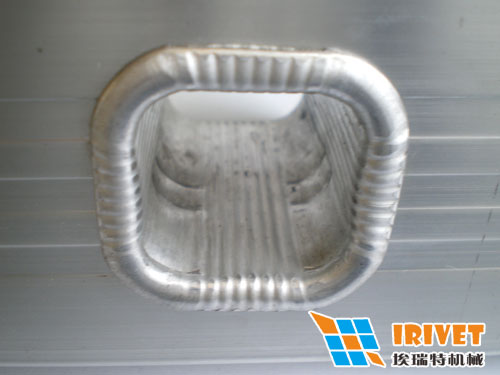

梯子翻边效果

翻边效果—result of after flaring process

而圆管和D型管等挤压后的状态见下图

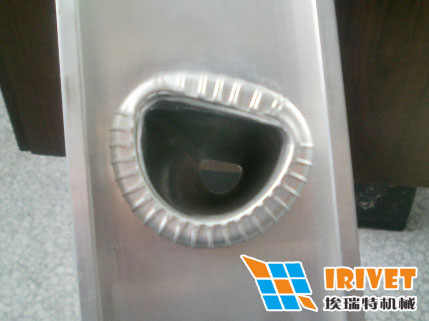

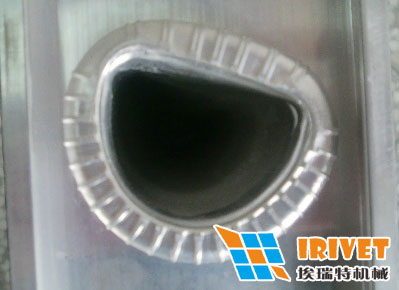

D形管翻边后状态

D形管翻边后状态

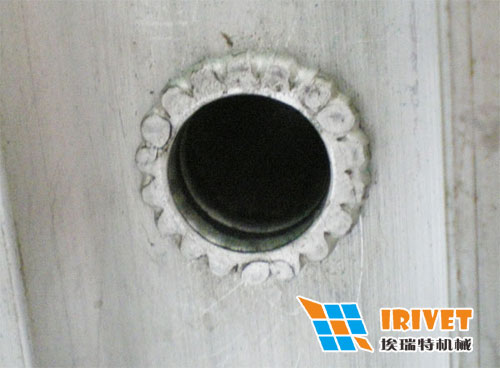

圆管翻边后的状态

圆管翻边后的状态

5、工艺:关节铆钉的铆接  设备:武汉埃瑞特XGM-5悬挂铆接机或JM9立式铆接机

   需要说明的是本梯子制造中使用的全部梯子制造设备请到http://www.irivet.cn查看。

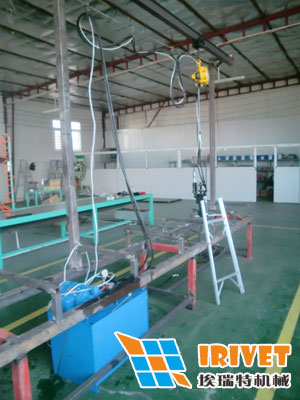

XGM-5悬挂铆接机
XGM-5悬挂铆接机
这一步的工艺是辅助型的,主要作用是将梯子与关节链接起来。另外有些梯子上还有很多的扣件等,也可以使用铆接机或抽芯铆钉来固定。

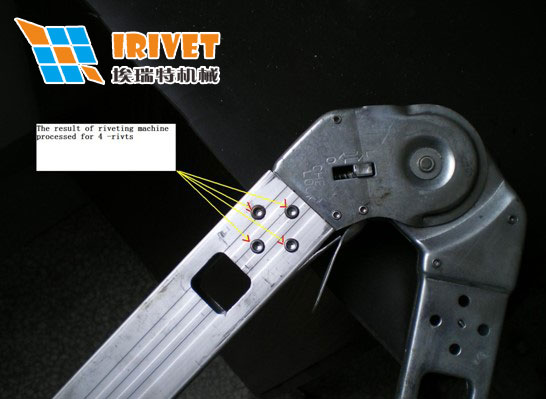

梯子关节铆接

梯子挂件铆接机

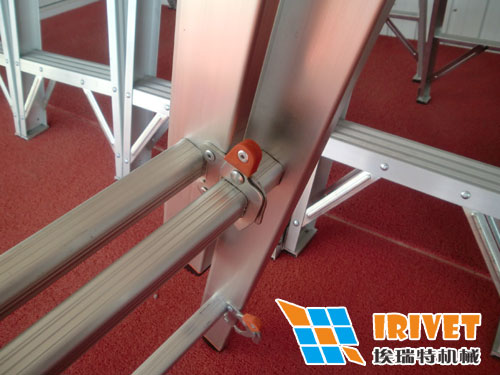

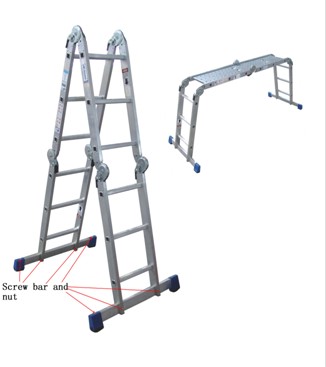

6、工艺:护套和护腿的安装

如图中注明的蓝色护套的安装,标签的粘贴等等,是一个收尾的工艺。完成这一步后,一个完整的折叠梯就制作完成了!
参考文献:http://www.mjjzj.com
