自动铆接机

自动送料铆接机

自动铆接机介绍(点击进入普通数控铆接机

自动铆接机,全自动铆接机一般使用于小铆钉、高加工效率要求的加工场合。在小铆钉的铆接工艺中,小铆钉的装配过程往往占用很大的辅助时间,不仅加大了工人的劳动强度和时间而且效率十分低下。自动供料铆接机采用机械方式筛选铆钉,并用滑道将铆钉送至加工位置,整个过程自动完成。主机采用气动或液压结构设计配以稳定的铆接结构,铆接功能强大、过程稳定无晃动,铆后零件表面光洁美观。该机具有丰富的调整功能,其铆接压力、进给速度、铆接量都可调校,系统压力也可调,充分保证铆接效果。当然,自动送钉铆接机不光可以铆接铆钉,如日常生产中的压铆螺母和压铆螺柱都可以在这台机器上完成自动铆接。

主要特点 自动铆接机
■德国结构设计,高可靠性
■机械送料、方便可靠
■适用于Φ10mm以下的空心或半空心铆钉
■手动、半自动、自动任意切换
■显示当前工作压力
■液压、气动或机械结构
■延时自动关机
■可预留液压、气动同步夹具接口

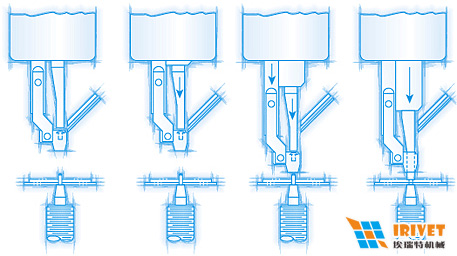

自动铆接机送钉原理图
  自动铆接机送钉原理图
其他类型自动铆接机(订制品)
自动铆接机
 双头振动盘式自动铆接机 振动盘式自动铆接机




气液增压压铆机

全自动压铆(也称之为哈格铆接机)

武汉埃瑞特全自动铆接机也称之为哈格铆接机、自动压铆机、自动铆接机、自动液压铆钉机、钣金自动压铆机 、液压铆钉机、压铆螺柱(螺母、螺栓)压铆机等,武汉埃瑞特引领创新钣金铆接技术和应用。

在过去的20年中,随着钣金加工业材料的变革,镀锌钢板等相类似的材料越来越多的被钣金加工工厂所接受,因为其焊接性能的问题,压铆工艺逐渐取代焊接铆钉工艺在钣金工厂越来越被关注。发展到今天,因为压铆工艺对操作工的技术要求低,效率高,节能环保,铆件美观等特点,普通碳钢板,不锈钢钢板,有色金属材料,PCB板,塑料板都能看到压铆工艺被广泛使用。

我们前沿的, 持续革新的技术向我们的用户提供优质的产品性能和不断增值的产品。
分割线


ZDM518机型是在美国机型518基础上发展而来的,是一台结合中国钣金工厂现状而设计的机型,拥有强大C型铁机身, 整体45号钢机械切割加工, 没有焊接拼凑,其机身结构可以有效地消除挠变。可以行之有效的使用各种手动压铆工具,有效解决各类压铆上的避位问题。机身安装于液压动力总成机箱上,系统液压动力总成提供美国较早期518机型两倍的压接速度。

高效、稳定、精密的液压系统

  • 更快的冲压速度增加了设备效率,降低了单件加工成本;提升了设备投资回报率
  • 更不易为热和潮湿影响
  • 提供高精度载荷(载荷重复精度+/- 1% )
  • 高精度压铆,特别对于较柔软或薄基材
  • 瞬间压力保证压铆件的正确定位与安装
  • 在全工作行程内可施加工作载荷
  • 冲压头可以在行程内的任何一点实施慢速上升或下降

低耗能

  • 液压系统相对气动或液气混动降低能耗约40%,大大降低了该设备的使用成本

快速设定
   1 分钟以内对压铆工件完成压力与模具的设定,投入生产,无需参考技术资料或压力设定记录值。提高设备的实际有效时间

18英寸喉深

喉深450 mm能够基本解决钣金工厂不同大小尺寸工件的压铆。

正向限位功能
   有效防止软材料比如铝材,铜材,及材料厚度在1.0mm以下的,表面喷涂或特殊表面处理后再压铆的材料变形或刮伤等现象。

安全系统

  • 这是一个在行程内适应任何长度压铆模具的系统。该系统无需操作者进行任何调整,故不会增加设备初始化设置时间和刀具更换时间。

系统稳定

  • 液压部件和电控部件大部分采用品牌部件,保证系统稳定。

保压功能及抗挠度变形

  • 稳定压力下的保持一定时间的工作压力来克服金属材料的弹性变形,防止压铆脱落或松动,特别适用于高强度材料如不锈钢。C型铁厚度具有强大的抗挠度变形,保证压铆的垂直度及降低铆接时对压力值的要求.



设备详细说明                                     ZDM518(与618PLUS相同)

加载范围                                                     5-53KN
重复精度                                                 +/- 1% of设定载荷
喉深                                                     18”(450mm)
喉高                                                      400mm
行程距离                                                 200mm
油缸储油                                                 65 升
液压泵电机功率                                       1.5  KW.
配电                                                        208-575 v. 3 ph. 50 hz.或110v 60HZ
重量 (木箱包装)                                      650KG

哈格压铆机
分割线
全自动压铆机


哈格压铆机
压铆机
自动压铆机
  自动铆接机

工作灯

提供工作区域整体照明



工件印记加注系统

在各种工件和标牌上加印压戳,包含整套字母和数字和一个能够握持10个3/32” (0.238cm)字符的握持器

BTM板材无铆连接工具

连接过程为用一个冲压行程瞬时在延展性金属材料上形成突起。是一个更清洁,更高效的点焊替换工艺。可用于连接属性相近或不相近的金属连接



螺钉,螺母柱自动工具

PEM S, SS, CLS, CLSS 系列螺母标准工具
PEM FH, FHS, FHA   系列螺钉标准工具
PEM SO, SOS, SOA   系列螺母柱标准工具







自动铆接机演示

本机为自动铆接机,可自动压铆压铆螺钉、压铆螺母等零件,铆接中自动替代装铆钉等复杂工序。

本视频尺寸较小,高清视频另见 武汉埃瑞特自动铆接机,哈格铆接机视频演示

自动自冲压铆接,自动锁铆机,自动铆接机演示

本机为自动自冲铆钉铆接机,自冲铆钉机也称之为锁铆机 。

本视频尺寸较小,高清视频另见 埃瑞特自冲自动压铆接,自动锁铆机,自动铆接机演示

自动送料铆接机演示

这是一个塑料电器零件上需要铆接2个铆钉,其中一个铆钉上面需要装配垫片,而另外一个不需要,由于垫片和铆钉都非常小,普通的铆接设备完全不能满足效率的要求,同时操作人员的劳动强度也非常大,客户要求我们埃瑞特的技术人员设计了一套可以自动装配垫片和铆钉的自动送料铆接机。

本视频尺寸较小,高清视频另见 埃瑞特自动送料铆接机数控铆接机

自动送料铆接机演示

这是一个塑料零件上需要铆接2个铜片的工艺要求,技术人员设计了一套可以自动走位的工装,可以一次操作完成两个位置的自动铆接,改设备是典型的自动送钉铆接机。

本视频尺寸较小,高清视频另见 自动铆接机演示



空调通风阀门开关自动铆接机

中央空调的通风阀门开关是一个装配非常复杂的零件,其铆接的空间也非常狭窄,使用普通的铆接设备无法满足铆接工艺的要求,我们设计的自动铆接机很好的解决了这个问题。

本视频尺寸较小,高清视频另见 空调通风阀门开关自动铆接机演示

气液增压数控无铆钉铆接机

气液增压数控无铆钉铆接机

自动送料程控铆接机是新一代 自动铆接机型。该机结合了自动送料铆接机不用装配的特点和程控铆接机高效律运作的优势,是一台真正意义上的全自动铆接机。该铆接机一般使用在小铆钉、高加工效率要求的加工场合。在小铆钉的铆接工艺中,小铆钉的装配过程往往占用很大的辅助时间,不仅加大了工人的劳动强度和时间而且效率十分低下。自动供料铆接机采用机械方式筛选铆钉,并用滑道将铆钉送至加工位置,整个过程自动完成。主机采用气动或液压结构设计配以国际最新的稳定的铆接结构,铆接功能强大、过程稳定无晃动,铆后零件表面光洁美观。该机具有丰富的调整功能,其铆接压力、进给速度、铆接量都可调校,系统压力也可调,充分保证最佳的铆接效果。 该机型为订制品,可设计单头或多头工作式。

主要特点
■应用自动选料,自动装配技术 数控自动送钉铆接机
■电脑程控、操作方便可靠
■具有X、Y、Z轴方向程序控制
■12.1寸液晶触摸式彩屏
■工件自动定位夹紧
■数字式压力传感器
■多处安全传感器
■可单头或多头设计
■全功能液压站
■手动、半自动、自动任意切换
■显示当前工作压力
■全机铝合金有机玻璃安全罩
■远程自动卸荷
■延时自动关机
■可预留液压同步夹具接口

  具体参数由用户提供,我方进行设计制造。
   订制品

数控自动送钉铆接机

AO史密斯的热水器电路板是非常复杂的多铆钉结构,如果采用人工铆接,其一致性和质量得不到保证,另外人工铆接时效率也会大大减慢,下面我们看看自动数控铆接机的铆接视频和效果吧。

本视频尺寸较小,高清视频另见 数控自动送钉铆接机演示
