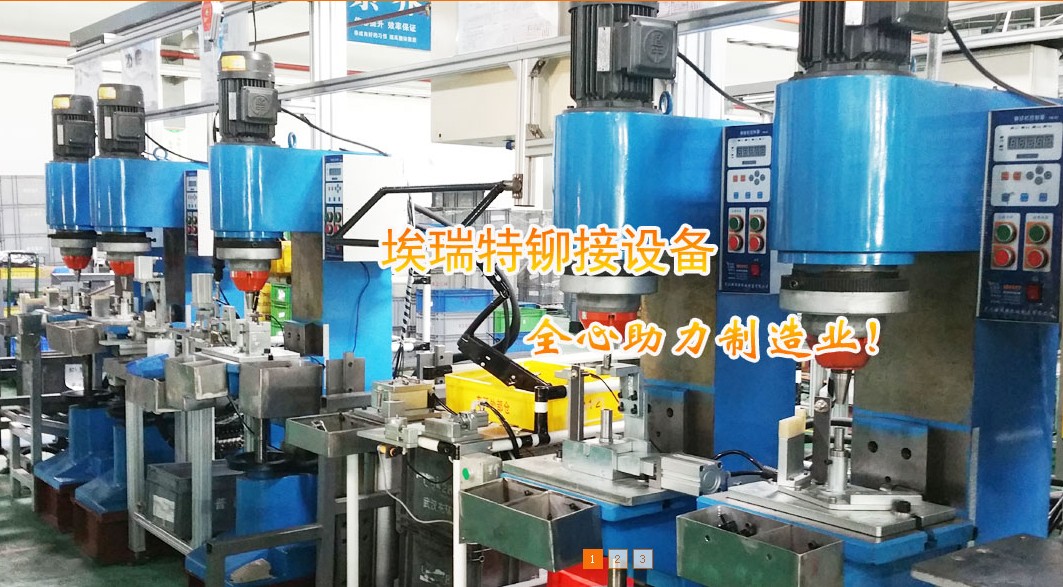

径向铆接机

径向铆接机的主要优点

径向铆接机|径向旋铆机采用目前公认的先进的径向铆接技术,铆钉材料沿直径方向变形形成与工作载荷相切的纤维质流提高载荷能力。对带电镀层的铆钉,铆后镀层基本无损。调整合适的铆接参数,该设备可在塑料和陶瓷材料上铆接。另外其铆接稳定性很好铆钉不对中不夹持也能顺利铆接完成。由于铆头不转动特性,可以铆接形状复杂的零件。本页下方有视频演示。



径向铆接机工作原理(旋铆机、铆钉机)(JM):

径向铆接机原理图

    电机通过联轴器将运动传递给主轴,主轴通过少齿差行星机构将运动传递给球面运动副,同时液压系统驱动活塞连同球面副向下施压,当铆头接触到铆钉时,铆头围绕铆钉中心线(即主轴中心线)按11瓣梅花运动轨迹对铆钉进行无滑动辗压,而完成铆接工作。 具体过程请看本页下方的径向铆接机演示视频。

项 目 径向铆接机的优势说明
铆接质量

径向铆接机总体评价:优。径向铆接机采用目前先进的11瓣梅花型摆辗技术,铆钉材料沿直径方向变形,并形成与工作载荷相切的纤维质流,大大提高抗载荷能力。该技术静铆接性极好,可加工带电镀层的铆钉,铆后镀层完好无损。当调整合适的进给量和压力,该设备还可铆接塑料和陶瓷材料。另外其铆接稳定性很好,一般铆钉不对中和不夹持也能也能顺利铆接完成。由于同比情况下铆接力最小,因此铆件铆后无不良变形(铆杆弯曲、墩粗),内应力极小,不会产生任何内裂纹。铆接面光洁美观。废品率几乎为零。

铆接范围

径向铆接机总体评价:广泛。径向铆接适用领域相当广泛,除摆辗型铆接机能加工的领域外,还可铆接半封闭型的铆件,例如锁壳内的铆钉;静压止动型铆件;例如万向节接头;长径比较大的铆件,例如汽车刮水器。特别是要求内、外翻边型铆接件,加工性极好。还可铆接塑料和陶瓷材料。

安全环保

径向铆接机安装多重安全保护装置,可有效保护人员、设备安全。该机振动、噪音很低,并且劳动强度低。

投资额度

吨位相似的径向铆接机较摆辗铆接机贵几千元人民币,但性能价格比较其高10%左右。铆头(铆接模具)造价低廉,80-200元/只,可使用约2-3年。

整体评价

该设备是摆辗铆接机的升级替代型产品,其整体性价比高,铆接质量好,成型完整均匀稳定,表面光亮平滑,无内裂和内应力积蓄,变形无回弹。低耗高效,方便可靠,并且可加工多种材料和形状,是实现各种工艺性要

径向铆接机

径向铆接机

武汉埃瑞特生产的径向铆接机有以下型号:为方便选取,请按特点选取。

选取时,型号中的JM代表径向铆接机,T代表台式机型,Q代表气动机型,W代表卧式机型,L代表落地机型,D代表对铆机,C代表长行程机型,数字代表最大铆接直径。

径向铆接机产品大全

径向铆接机分割点请根据需要铆接的铆钉直径选取(铆接前尺寸)

铆钉直径在3mm以下(实心45号钢计,空芯及软材料可适当放大)
JM3TQ     JM3TQ-B    JM3TQ-C    JM3TQ-D
铆钉直径在6mm以下(实心45号钢计,空芯及软材料可适当放大)
JM6T      JM6TQ        JM6D
铆钉直径在9mm以下(实心45号钢计,空芯及软材料可适当放大)
JM9        JM9-C      JM9T         JM9L        JM9D       JM9Q       JM9TQ

铆钉直径在12mm以下(实心45号钢计,空芯及软材料可适当放大)
JM12     JM12-C    JM12T    JM12TQ     JM12Q
铆钉直径在16mm以下(实心45号钢计,空芯及软材料可适当放大)
JM16径向铆接机      JM16 -C      JM16D
铆钉直径在20mm以下(实心45号钢计,空芯及软材料可适当放大)
JM20径向铆接机       JM20W
铆钉直径在30mm以下(实心45号钢计,空芯及软材料可适当放大)

JM30        JM40        JM50      JM40PLC      JM50PLC

普通数控径向铆接机

JM12C-PLC



径向铆接机分割点请根据需要铆接的动力类型选取

气动径向铆接机
 JM6TQ       JM9Q       JM9TQ    JM12TQ     JM12Q
液压径向铆接机
 JM6T        JM6D       JM9        JM9-C      JM9T         JM9L        JM9D

JM12     JM12-C    JM12T       JM16       JM16 -C      JM16D

JM20       JM20W       JM30        JM40        JM50      JM40PLC      JM50PLC




径向铆接机分割点请根据需要铆接机的结构类型选取

台式径向铆接机
 JM6TQ      JM6T     JM9TQ      JM9T       JM12TQ       JM12T
立式径向铆接机
 JM9Q        JM9        JM9-C        JM9L

JM12         JM12Q        JM12-C       JM16       JM16 -C

JM20       JM30        JM40        JM50      JM40PLC      JM50PLC

卧式径向铆接机

JM6D        JM9D      JM16D       JM20W



径向铆接机分割点数控径向铆接机

龙门径向数控铆接机                 数控径向铆接机
龙门径向数控铆接机(旋铆机)                 C型数控径向铆接机

龙门铆接机或龙门径向数控铆接机是为适应大尺寸零部件的自动化铆接要求而设计制造的,其设计有伺服控制系统,三维移动系统,可自动完成范围内不同高度铆钉的铆接要求。                 C型径向数控铆接机是新一代自动化的径向铆接机机型。 在原有径向铆接机铆接过程稳定无晃动,铆接质量优异表面光洁的基础上配三维数控工作台。

径向铆接机视频演示

请注意铆头上垂直划的粉笔线记号,在铆接加工过程中是不转动的,同时铆钉的稳定性良好,这说明这是一台优质的铆接机。

视频尺寸较小,原始尺寸视频见 径向铆接机视频演示
