手铆枪主要使用压缩空气和专门机构产生高频次的反复冲击力,使软材质铆钉变形,该设备主要用于金属结构手持铆接,适合在薄壁壳体和铝、镁等轻合金机体上铆接。对通用工业、飞机制造工业等铆钉铆接工位尤为适用。



结构特点:

1. 气动手铆枪主要有手柄和枪筒两部分组成。具有结构简单,体积小,重量轻,维护方便,冲击能量大等优点。

2. 手柄上配有按钮开关,开关上有间隙式节流装置,操作时启动柔和,点击效果好。手柄材料由原先的铸铝 ZL111 改为锻铝 LD5, 加工工艺也由铸造改为锻造,由于手柄材料的强度显著提高,铆枪的寿命也相应提高。

3. 工作中在枪筒后部能形成带阻尼小孔的气垫,所以反冲力小。

4. 主要的配气气路集中在枪筒上,与活动阀,导气块组成配气机构,通入压缩空气后,配气机构使活塞高速往复运动,捶击冲头尾部,完成铆接工作。

手铆钳是一种高效手动铆接工具,适合工件较大、移动不便的零件铆接,该工具采用气动结构,机身上装有控制按键,可以方便的完成铆接工艺。该类设备使用方便,但由于结构、尺寸、重量的限制,仅可以铆接直径6毫米以下的软材质铆钉。最好是铝钉或铜钉或空芯半空芯钢铆钉。

结构特点:

1. 气动手铆钳主要由钳体和气缸筒两部分组成。具有结构简单,体积小,重量轻,维护方便等优点。

2. 气缸筒为铝质材料制造,上 面配有按钮开关,开关上有间隙式节流装置,操作时启动柔和,导通效果好。

3. 主要的配气气路集中在枪筒上,与活动阀,导气块组成配气机构,通入压缩空气后,配气机构使活塞高速往复运动,捶击冲头尾部,完成铆接工作。

手铆枪

项目 SM4 SM5 SM6
结构形式 手持式 手持式 手持式
动力 气动 气动 气动
铆接铆钉直径(mm) φ4铝铆钉 φ5铝铆钉 φ6铝铆钉
气压(MPa) 0.49 0.49 0.63
冲击频率(Hz) 36 25 29
耗气量(L/s) 3.66 4.16 6.2
单次冲击功(J) 2.9 3.9 3.97
气管直径(mm) φ10 φ10 φ10
冲头尺寸(mm) φ10×25 φ10×25 φ10.25×45
机重(Kg) 1 1.18 1.26
手铆钳结构
C型(C-2)手铆钳
手铆钳系列参数
项目 SMQ3 SMQ4 SMQ5 SMQ6
结构形式 手持式 手持式 手持式 手持式
动力 气动 气动 气动 气动
耗气量(L/s) 3.66 4.16 5.2 6.2
最大压力(Kn) 15 24.5 39.2 48.5
加工铆钉直径(mm) φ3软材质 φ4软材质 φ5软材质 φ6软材质
铆头行程(mm) 7 9 7.5 8
工作气压(MPa) 0.49 0.49 0.49 0.49
工具约重(Kg) 3.5 3.8 4.8 5.5

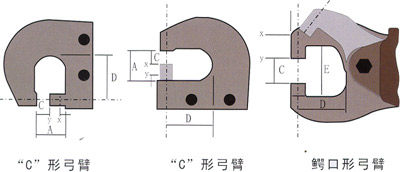

手铆钳系列钳口参数
手铆钳
项目 A(mm) C(mm) D(mm) E(mm) 外形尺寸(mm)
C-1型钳口 32 26 40 -- 98×410
C-2型钳口 40.5 26 97 -- 163×425
C-3型钳口 50 35 70 -- 130×423
C-4型钳口 90 20 90 -- 165×465
E-1型钳口 -- 14 46 60 163×425

手铆枪操作过程

本视频尺寸较小,高清视频另见 手铆枪操作过程演示
