气动立式径向铆接机|旋铆机 JM12Q

铆接机旋铆机自动铆接机

液压立式铆接机

型号:JM12Q

■中型立式气动设计
■0-60毫米超长行程
■铆接直径Φ12mm(实心钢铆钉)
■气动驱动、无级调压、双向调速
■气源滤水、气雾润滑
■可预留同步夹具接口
■方形升降台,大行程,手柄锁定
■工作台带定位孔T型槽
■无声铆接机
■全功能单色液晶屏显电控箱
■铆接时间随意设定,手动、自动任意切换
■人体工学外形设计,操作轻松方便

JM12Q

适用范围:汽摩配件、建筑五金等
  可加高\加长\加宽改装

     JM12Q是为适应用户较大铆接直径、大批量而设计的一类中型立式铆接机。该机应用有径向铆接技术外,同时采用丝杆升降式工作台(机头部分固定),台面具有夹具梯形槽,工作台中心孔径与主轴轴线同轴,可用于夹具定位。电控部分加装数显时间继电器,数显计数器,方便操控。气压元件全部采用进口件,质量可靠,另外增加双向调速阀,方便铆接参数调整,气路加装气雾润滑和气体滤水功能。由于采用径向结构,铆接工件表面美观,铆接过程稳定无晃动。

径向气动旋铆机 径向气动铆接机

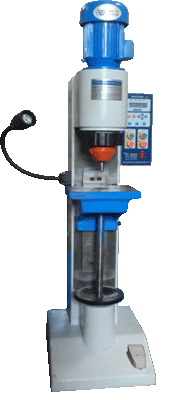

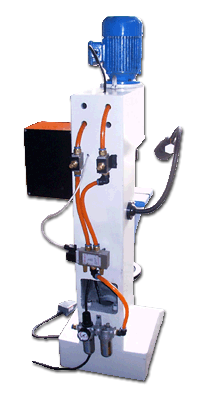

JM12Q前面 JM12Q背面
 铆接机旋铆机自动铆接机
JM12Q气动铆接机(旋铆机)主要参数
  铆接铆钉直径范围           Φ2~Φ12
  铆接压力                20KN
  铆头工作行程            30MM
  铆头到工作台距离        245MM
  工作台升降距离              245MM
  工作台中心定位孔直径        Φ16
  铆头中心到立柱导轨表面距离  160MM
  铆头伸出长度             标准50MM
  工作台尺寸            260MM×230MM
  功耗                        0.75Kw
  油泵电机转向          顺时针(俯视)
  外形尺寸    730MM×490MM×1570MM(不包括油箱)
   机床净重                   260Kg
  气源要求       压力4-5kgf/cm2  流量0.05立方米/分钟
铆接机旋铆机自动铆接机
铆接机

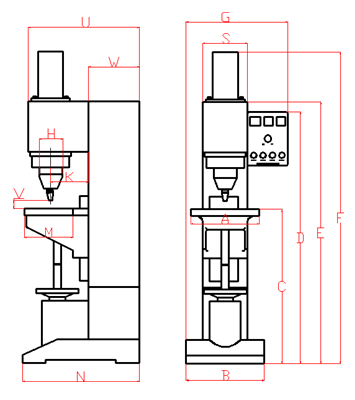

JM12Q (单位mm)
A B C D E F G H K M S U V W
260 400 800可调 1150 1220 1570 490 Φ110 160 230 500 200 452 245 200
                               我方保留修改外形参数权利,恕不另行通知。
液压立式旋铆机

各型号都具备无级调压功能,本图是无级调压压力计算图

铆接机旋铆机自动铆接机

径向铆接机稳定性测试

一台好的径向铆接机除了铆头自传要慢,噪音要低以外,其摆动的过程一定要平稳,我们专门随机抽出了一台径向铆接机做了如下的稳定性测试,我们可以确定,每一台埃瑞特的径向铆接机都能达到这样的效果,即使铆钉没有对中心,我们的径向铆接机一样可以稳定的工作!

该机型运行过程视频见 径向铆接机稳定性测试演示

铆接机旋铆机自动铆接机

可选升级项目
微调刻度装置 自动润滑装置 轻触液晶程控电控 PLC压力行程监控

服务承诺

我们将践行我们对客户的承诺,努力做到让客户放心的购买、安心的使用,我们来提供客户需要的保障。

服务项目

售前售后技术咨询服务

免费技术指导,免费零件试铆,如客户可以提供试件,试验件免费回寄客户并过程录像供客户确认。

一年全保服务

本公司产品一律实行一年免费保修制度,一年内出现的设备质量故障将由提供免费维修更换服务。

免费更换新设备服务

对于正常使用,符合免费保修条款的设备,保修期内出现重大故障,可以免费更换同等型号配置的新设备。

终身服务

保修期外的铆接机同样提供售后服务,仅收取服务和更换零件成本费。

48小时现场维修

对于购买设备在5台以上的客户如在保修期内出现重大故障我方将提供48小时现场维修服务。(重大故障参看附录)保修期外如需48小时 加急服务将酌情收费。
