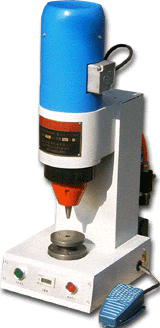

型号: JM3TQ径向铆接机

■轻巧台式设计,头部固定
■铆接直径Φ3mm(实心钢铆钉)
■气压驱动,无级调压,双向速度可调
■旋转部分外罩安全保护
■T形螺纹圆盘升降工作台
■防风罩设计
■气路滤水、气雾润滑
■铆接时间随意设定,手动、自动任意切换

JM3TQ

适用范围:仪器仪表、日用五金、电器等



 可加高\加长\加宽改装


    JM3TQ径向铆接机是气动类小型径向铆接机,除应用有先进的11瓣梅花径向铆接技术外,该机采用了头部固定,粗调由T形螺纹圆盘升降 工作台完成,工作台中心孔径与主轴轴线同轴,可用于夹具定位。气路加装双向调节阀,有效控制铆头上下速度。电控部分加装数显计数器,方便操控。气压元件全部采用进口件,质量可靠,另外增加双向调速阀,方便铆接参数调整。由于采用径向结构,铆接工件表面美观,铆接过程稳定无晃动。气路加装气雾润滑和气体滤水功能 。



 铆接机旋铆机自动铆接机
防风罩 微调锁紧 双向调速阀
旋转安全罩 轻巧电控板 螺纹升降工作盘

JM3TQ气动铆接机(旋铆机)主要参数
▲铆接铆钉直径范围              Φ3
▲铆接压力                  5KN
▲铆头工作行程              20MM
▲铆头到工作台距离          55MM
▲工作台粗调升降距离             50MM
▲工作台中心定位孔直径           Φ10
▲铆头中心到立柱导轨表面距离     80MM
▲铆头伸出长度                  50MM
▲工作台尺寸                 300MM×240MM
▲功耗                          0.18Kw
▲外形尺寸                 350MM×300MM×650MM
▲机床净重                      70Kg
▲气源要求       压力4-5kgf/cm2  流量0.04立方米/分钟

                  铆接机旋铆机自动铆接机
各型号都具备无级调压功能,本图是无级调压压力计算图

各机型参数一览表
铆接机旋铆机自动铆接机


径向铆接机稳定性测试

一台好的径向铆接机除了铆头自传要慢,噪音要低以外,其摆动的过程一定要平稳,我们专门随机抽出了一台径向铆接机做了如下的稳定性测试,我们可以确定,每一台埃瑞特的径向铆接机都能达到这样的效果,即使铆钉没有对中心,我们的径向铆接机一样可以稳定的工作!

该机型运行过程视频见 径向铆接机稳定性测试演示

铆接机旋铆机自动铆接机

可选升级项目
微调刻度装置 自动润滑装置 轻触液晶程控电控 PLC压力行程监控

服务承诺

我们将践行我们对客户的承诺,努力做到让客户放心的购买、安心的使用,我们来提供客户需要的保障。

服务项目

售前售后技术咨询服务

免费技术指导,免费零件试铆,如客户可以提供试件,试验件免费回寄客户并过程录像供客户确认。

一年全保服务

本公司产品一律实行一年免费保修制度,一年内出现的设备质量故障将由提供免费维修更换服务。

免费更换新设备服务

对于正常使用,符合免费保修条款的设备,保修期内出现重大故障,可以免费更换同等型号配置的新设备。

终身服务

保修期外的铆接机同样提供售后服务,仅收取服务和更换零件成本费。

48小时现场维修

对于购买设备在5台以上的客户如在保修期内出现重大故障我方将提供48小时现场维修服务。(重大故障参看附录)保修期外如需48小时 加急服务将酌情收费。
