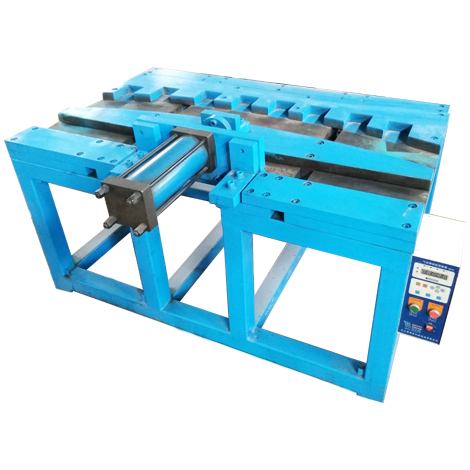

XHG-10工字型哈芬槽校弯机,预埋槽校弧机弧度矫正机

铆接机旋铆机自动铆接机

埃瑞特哈芬槽预埋槽校弯机取代了传统的校弧板,其用途是用来校准滚弯后的弧度,由于普通的校弧板在使用时槽道受到自身重力的影响,会自然贴合校弧板,倒置测量出现误差。同时该校弯机在测得弧度不准确后,可以通过施加一个大的压力,来让弧度达到要求。本机专门针对工字型预埋槽道。



预埋槽校弧机



铆接机旋铆机自动铆接机

1、该设备技术参数:
公称力: 10吨
油缸缸径: 125mm
行程: 200 mm
单次最长可校正长度 1.2m
校正次数: 15~20次每分钟
校正力调节:无级可调
校正速度:无级可调
电机功率:4KW
电源要求:380±10V,50HZ
净重: 1100KG
外形尺寸:1200mm*1400mm*680mm
2、电控控制系统
整个电控系统采用我公司开发的单片机铆接控制器带液晶显示屏,可控制:
2.1整个设备的工作流程和顺序;
2.2手动,自动,半自动切换 ;
2.3校正模具的夹紧和松开的时间
2.4主要控制参数的设置和显示
2.5电源和工作状态指示灯;
2.7油泵电机的启停
3、液压系统:
3.1.1油箱结构本机采用卧式油箱
3.1.2油箱容积为80升
3.1.3采用VP30叶片泵组
3.1.4电机功率4KW
3.1.5液压系统具备调节压力和调节流量(冲孔速度)的功能。
3.1.5外形尺寸 500mm*600mm*560mm
3.1.6带行程调节的液压缸
