埃瑞特自冲铆接设备(自冲铆接机)原理和自冲铆接技术

作者:武汉埃瑞特 袁涛

在了解自冲铆接设备(自冲铆接机)工作原理和工作机制前,我们说说什么是自冲铆接技术,自冲铆接其英文名称为Self Piercing Riveting Machine,国外简称SPR设备,国内叫法也比较多如自刺穿铆接机,自冲铆枪,自冲铆,锁铆等等。自冲铆接机是一种普通的高效连接工艺,说其普通是因为它使用压力直接将铆钉压入金属内,原理简单明了,说其高效则是由于它无需钻孔,无需人工装配铆钉,机器仅需要2秒即可自动完成装钉→压入→铆接的全过程。在未来的机械设备加工工艺中,自冲铆接技术将可以预见的出现更广泛的应用,特别适合薄板件连接的自冲铆接机会取代普通铆接机,电焊机,从而占有重要的一席之地,今天我们就重点了解一下自冲铆接机的工作原理。

自冲铆接技术

自冲铆接机原理图

下面讲解自冲铆接机工作原理和机制,请参照上图,讲解步骤从图示从左向右进行,本步骤适合武汉埃瑞特出产的自冲铆接机,其它品牌仅供参考

1、自冲铆钉进入自冲铆接机待铆位置自冲铆接机的枪头上有一个预压位,通过三个钢珠限制铆钉不会掉出来

2、自冲铆接机预压头下压,通过预压可以将需要连接的板件压平,防止后续加工中板件出现变形

自冲铆接机

3、活塞下压铆钉,铆钉被刺入第一层材料

4、活塞继续施加压力铆钉完全刺穿第一层材料,并进入第二层材料,此时由于下模的作用,铆钉被涨开形成喇叭口,镶嵌在第二层材料内。

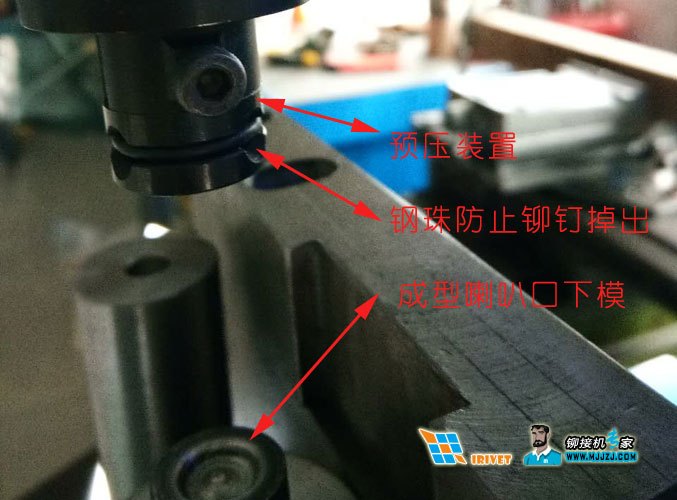

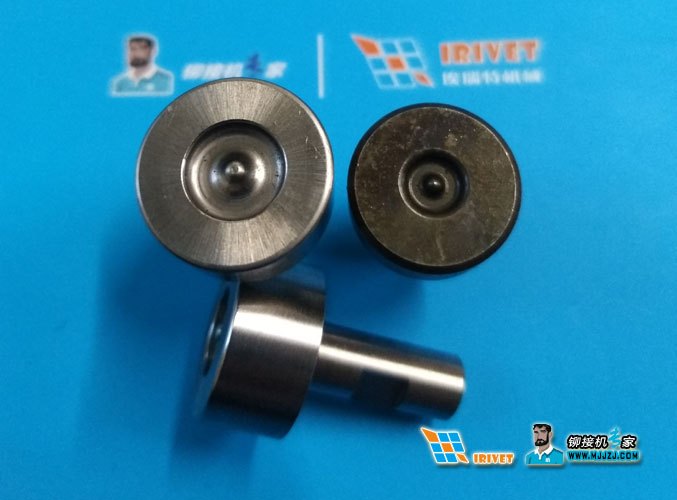

自冲铆接下模

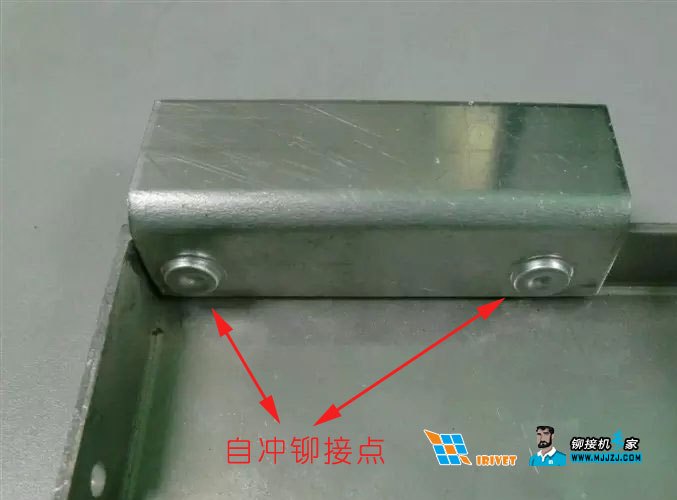

自冲铆接铆点

5、继续保压一段时间,将自冲铆钉与板件的缝隙消除,形成一个平面。

自冲铆接设备

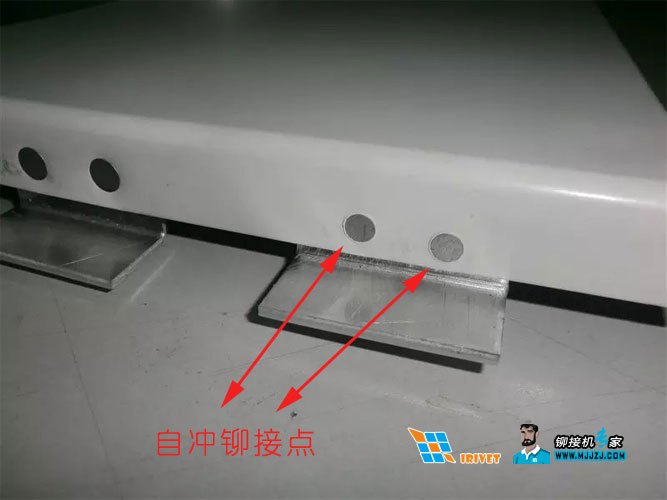

上图我们就可以看到实际自冲铆接后的效果。

在整个自冲铆接过程中,预压装置是一直工作的,如没有预压装置,在强力的作用下,板件很容易产生翻起的不良变形。
