智能轮毂轴承单元专用数控铆接机 数控轮毂轴承铆接机|重型旋铆机 JM40-PLC

智能轮毂轴承单元专用数控铆接机

JM40-PLC轮毂轴承铆接机(也叫轮毂轴承单元旋铆机)是我公司在JM30的基础上研发的专用轮毂轴承单元铆接机,该机在原有简单的铆接机基础上增加了行程监控,压力 显示,使铆接过程的轴承游隙,铆接部位的疲劳强度,表面质量,加工效率都有了较大提升。 。

铆接机旋铆机自动铆接机



轮毂轴承数控铆接机 ----------轮毂轴承数控铆接机
数控JM40轮毂轴承铆接机配液晶触摸屏

1、设备型号为JM40PCL,最大铆接压力为150KN,最大工作行程为40毫米。

2、铆接主轴下降速度可无极可调。

3、工作台侧边带刻度标尺,工作台升降可以刻度读数。

4、设备控制系统采用PLC系统,PLC采用西门子品牌。

5、控制系统要求加装称重传感器,铆接压力可测量,并以十进制数字屏幕输出,另加装光栅尺使便进行行程控制,并以十进制数字在显示屏输出。

6、在自动状态下对铆接 进行时间控制和位移控制.

7、对加工过程中每一个产品的铆接压力、铆接加工时间、无轴向进给的延时时间、铆接行程等进行定时记录存储到计算机(可选项目)。

8、设备提供培训服务,提供关键备件采购清单。

9、设备油漆颜色按标准色卡制作。

10、设备配备工件上料移动工作台,采用横向布置,油缸驱动左右移动上下料方案。操作时,工人将装配的零件放入移动工作台,按下按纽,工件自动移入铆接位置,铆接机随即开始铆接,铆接完成后,工件自动退出铆接位,工人取件完成一个循环周期

电控方面介绍如下:

主控制器:采用西门子S7-200可编程控制器(PLC)作为主控制器

自珍断系统:主要用于主机开机检测是否准备就绪,例如夹具是否到位等。

起动控制回路:当两个起动按扭同时按下时机器才能开始工作。

位置传感器:铆接行程在屏上显示出来。

铆接力传感器:检测当前工件所承受的铆接压力,并在屏上显示出来。

数据输入:用户直接在计算机(含控制系统)上输入设定参数,如输入位置设定值以及设置不同的力等。

工件个数:已加工工件的个数。

位控状态:在自动状态下,主轴的返回是受位置控制的。

点动控制状态:它是指示面板上功能控制开关当前的位置,分别有点动控制状态、手动控制状态、自动控制状态。

主轴启停: 按起动按扭则主轴电机起动,按停止按扭则主轴电机停止,操作完毕后关闭本窗口。起动主轴还可以按控制柜中的起停按扭。

油压启停:操作同主轴电机。

压力去零:如果主轴在上方,压力还有读数按扭按下时,当前压力被清零。

位置去零:如果主轴在上方,位置还有读数按扭按下时,当前位置被清零。如果想从下方算起,则当主轴在最下方时按扭按下,当前位置被置零。

计数清零:就是对加工工件个数清零,以便重新计数。

急停按扭:按下急停按扭,整个二次回路失电。

控制方式转换:本机起动后即处于时控状态,按此按钮依次进行时控、位控、压控转换。

本机压力传感器及光栅尺均采用国产件。

力、位移时间曲线:横轴为时间轴,纵轴分别显示压力和位移曲线,两曲线分别用不同的颜色来区分,且要用网格显示(位移和压力要都能较准确的读出)

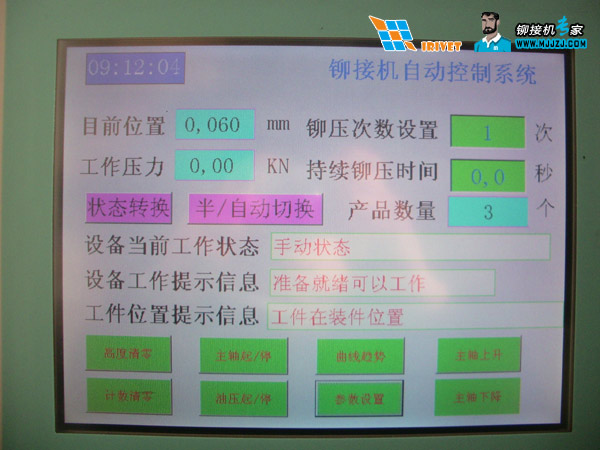

JM40-PLC铆接机旋铆机人机界面

轮毂轴承铆接机人机界面

铆接机旋铆机自动铆接机

轮毂轴承铆接样品

轮毂轴承数控铆接样品

武汉埃瑞特汽车轮毂轴承单元铆接机轮毂轴承数控铆接机

轮毂轴承单元数控铆接机可以快速轻柔的完成零件的翻边,本视频中的轮毂轴承属于尺寸比较大的类型,但是翻边铆接过程平稳轻松,铆接表面光洁度高,形状饱满,铆接质量优异。

本视频尺寸较小,高清视频另见 武汉埃瑞特汽车轮毂轴承单元铆接机 轮毂轴承数控铆接机视频演示

其它类型数控铆接机|旋铆机

铆接机旋铆机自动铆接机


智能轮毂专用数控铆接机                 C型径向数控铆接机

新一代数控轮毂轴承铆接机,应用新概念、新思维、新工艺设计的一类新型的智能轮毂轴承单元铆接机。它消除游隙,铆接控制更精密...                 C型径向数控铆接机是新一代自动化的径向铆接机机型。 在原有径向铆接机铆接过程稳定无晃动,铆接质量优异表面光洁的基础上,配...

铆接机旋铆机自动铆接机
龙门数控铆接机
龙门数控铆接机(旋铆机)                 旋转工作台数控铆接机

龙门铆接机或龙门数控铆接机是为适应大尺寸零部件的自动化铆接要求而设计制造的,其设计有伺服控制系统,三维移动系统,可自动完成范围内不同高度铆钉的铆接要求                 采用数控分度盘的数控铆接机 采用数控分度盘的程控铆接机是新一代铆接机型。该机铆接直径为9mm,采用二轴程序控制配以国...

铆接机旋铆机自动铆接机

气液增压无铆钉数控铆接机                 旋铆式无铆钉数控铆接机

气液增压无铆钉数控铆接机是新一代 无铆钉铆接机型。该机可设计铆接厚度为8mm,采用X轴单轴程序控制配以Z轴的气液增压...                 无铆钉数控铆接机是新一代铆接机型。该机可设计铆接 厚度为5mm,采用三轴程序

铆接机旋铆机自动铆接机

自动送料数控铆接机                 数控自冲铆接机

自动送料数控铆接机是新一代 自动铆接机型。该机结合了自动送料铆接机不用装配的特点和程控铆接机高效律运作的优势,是一台真正...                 数控自冲铆接机是将自冲铆接机安装于数控平台设备上,从而实现自冲铆接机的数字化控制...

铆接机旋铆机自动铆接机
数控旋铆机                 数控热铆机
数控旋铆机滚边机翻边机                 数控金属热铆机

数控旋铆机滚边机翻边机是依据冷辗原理研制而成的新型铆接设备,该系列产品使用了先进的PLC系统控制,在机械结构、液压系统、电气控制等方面进行了改进...                 数控金属热铆机是我公司独立开发的高技术装备,适合铆接各类冷加工无法成形的金属。金属热铆机一般是由中高频电加热方法将热量传递给铆头,热铆头加热铆接物,使其软化然后摆辗铆接机机头下压形成金属变形

铆接机旋铆机自动铆接机
